HiLetgo ZMPT101B Transformateur de tension Module de capteur de tension AC Sortie monophasée active Acquisition de signal d'alimentation CA 5-30 V

HiLetgo ZMPT101B Transformateur de tension Module de capteur de tension AC Sortie monophasée active Acquisition de signal d’alimentation CA 5-30 V

6 500 CFA

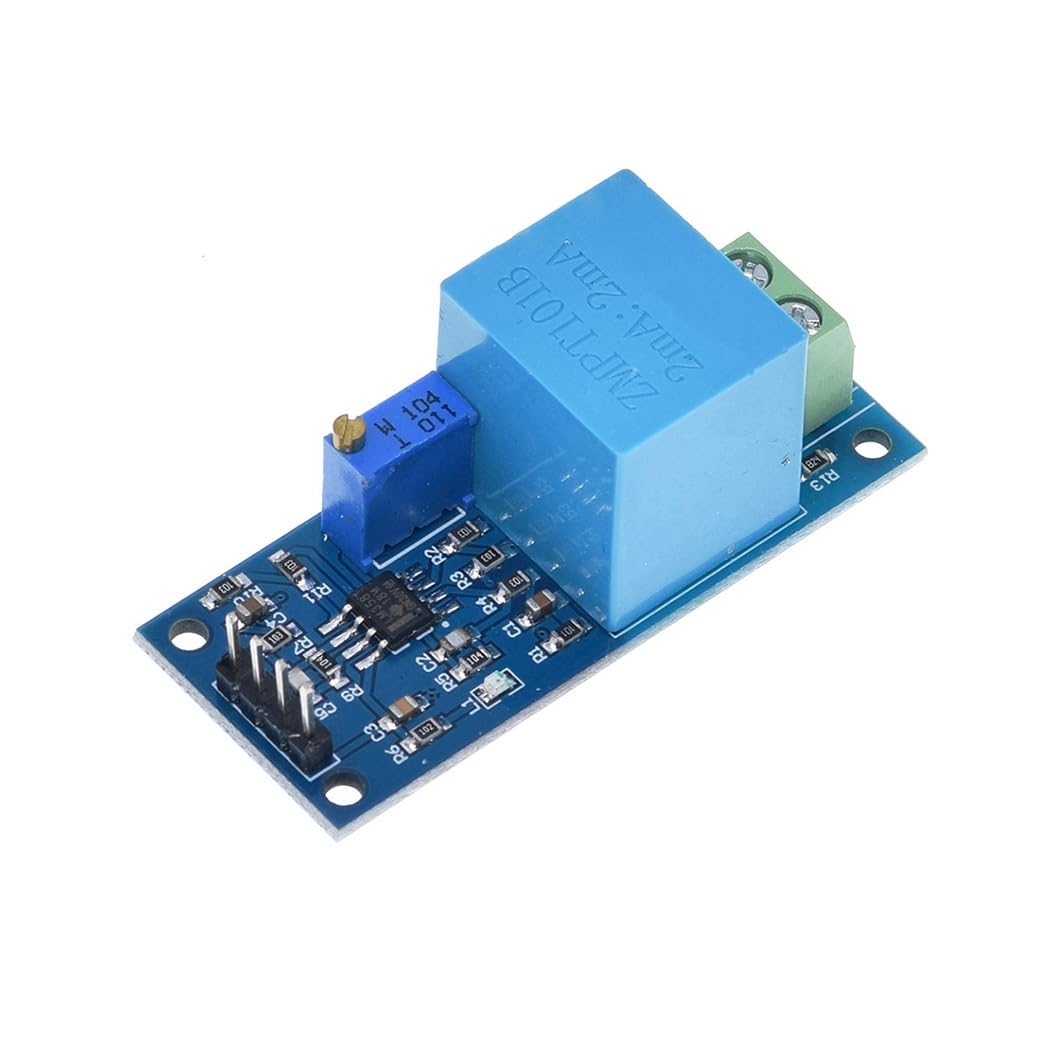

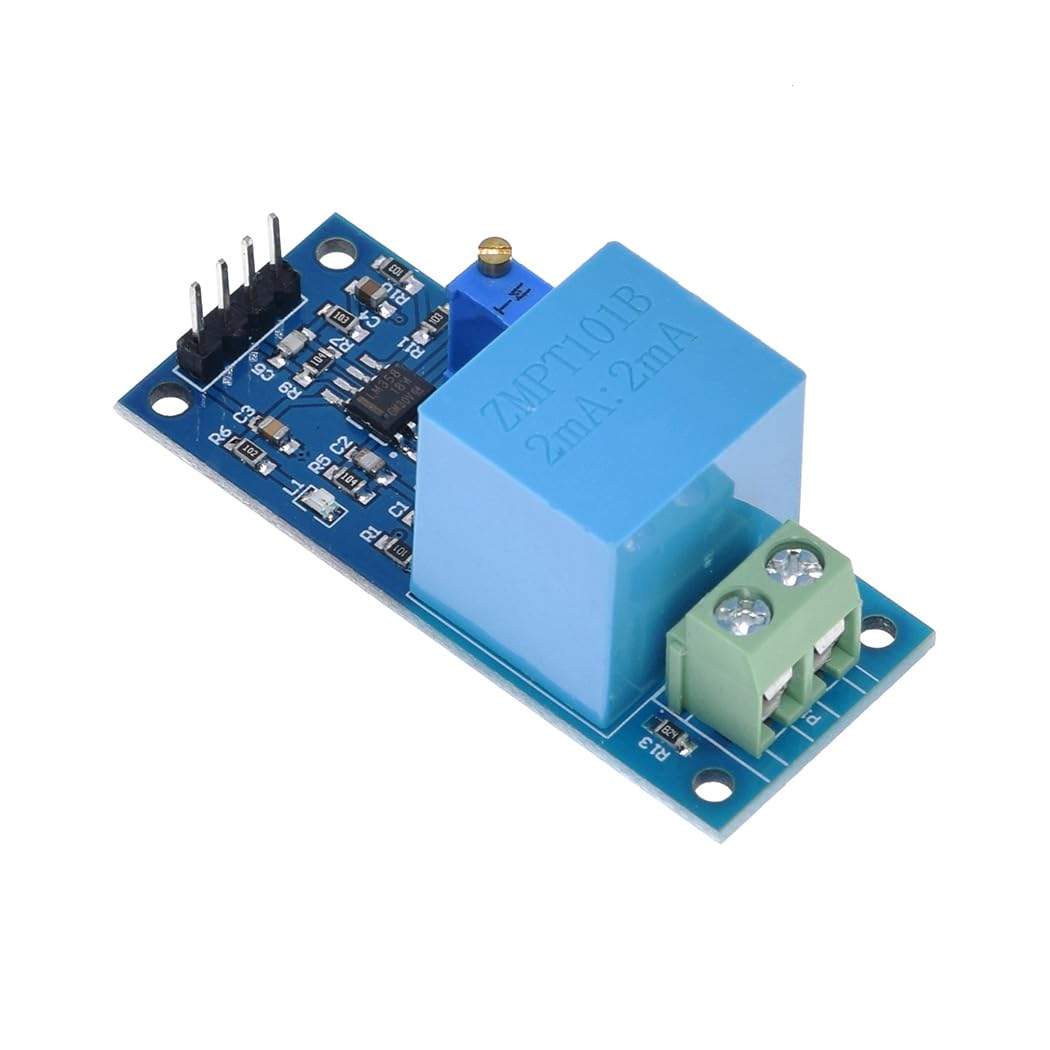

Module de capteur de tension de transformateur de tension ZMPT101B.
Courant d’ampli opérationnel de haute précision, facile à 250 V dans l’acquisition du signal d’alimentation CA.
Le réglage du potentiomètre peut modifier l’amplitude de la forme d’onde de sortie, le processus de réglage ne modifie pas la valeur médiane.
Module d’inductance mutuelle de tension de sortie active CA monophasé équipé d’un transformateur de tension de haute précision de la série ZMPT101B et d’un courant d’amplificateur opérationnel de haute précision.

✔ DÉLAI DE LIVRAISON EST DE 7 À 10 JOURS OUVRABLES

UGS : HiLetgo ZMPT101B Catégories : Arduino et Raspberry Pi, Modules/Capteurs

Description
Avis (0)

Description du produit

Description :

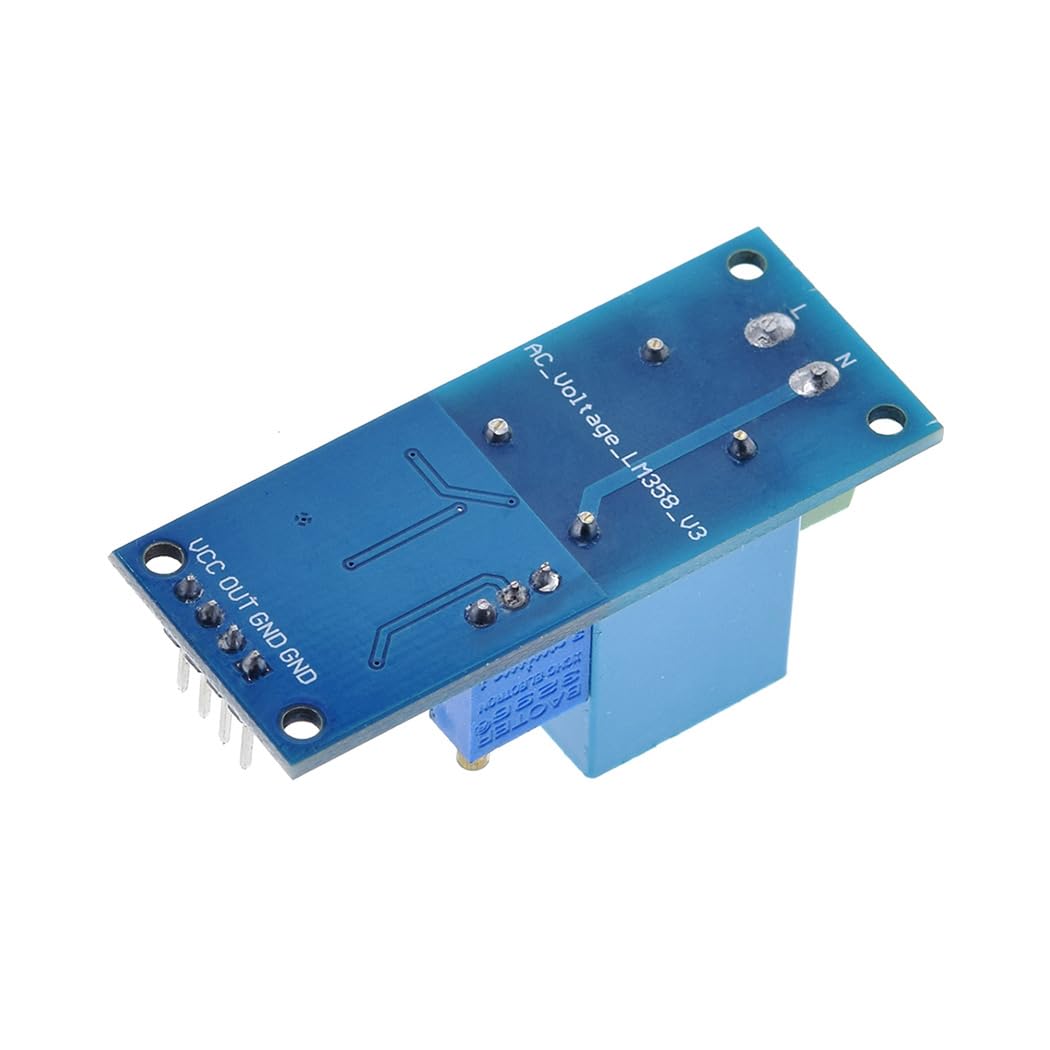

1. Lorsque L, N est connecté à AC220V. VCC, GND entrée DC5V-30V. OUT, GND connecté à l’oscilloscope peut obtenir une onde sinusoïdale.
2. Ajuster le potentiomètre peut changer l’amplitude de la forme d’onde de sortie (le processus de réglage ne changera pas la valeur médiane), la forme d’onde de la plage de 0-VCC ;
3. Si la forme d’onde est déformée dans le processus d’augmentation de l’amplitude, le problème peut être résolu en augmentant de manière appropriée la tension de fonctionnement VCC. Si vous souhaitez que la valeur médiane de la forme d’onde se déplace à 0 heures, vous pouvez connecter un condensateur d’environ 105pF en série avec OUT pour filtrer la composante continue dans la forme d’onde.
4. Ajuster le potentiomètre peut changer l’amplitude de la forme d’onde de sortie (le processus de réglage ne change pas la valeur médiane) La forme d’onde varie dans la plage de 0-VCC entre ; Lors de l’augmentation de l’amplitude, la distorsion de la forme d’onde peut être corrigée en augmentant la tension de travail VCC.
5. Si la valeur médiane de la forme d’onde est décalée vers 0, un condensateur d’environ 105 pF peut être connecté en série à la borne OUT pour filtrer la composante continue de la forme d’onde.
Contenu :
3 modules de capteurs de tension ZMPT101B.
