Description du produit

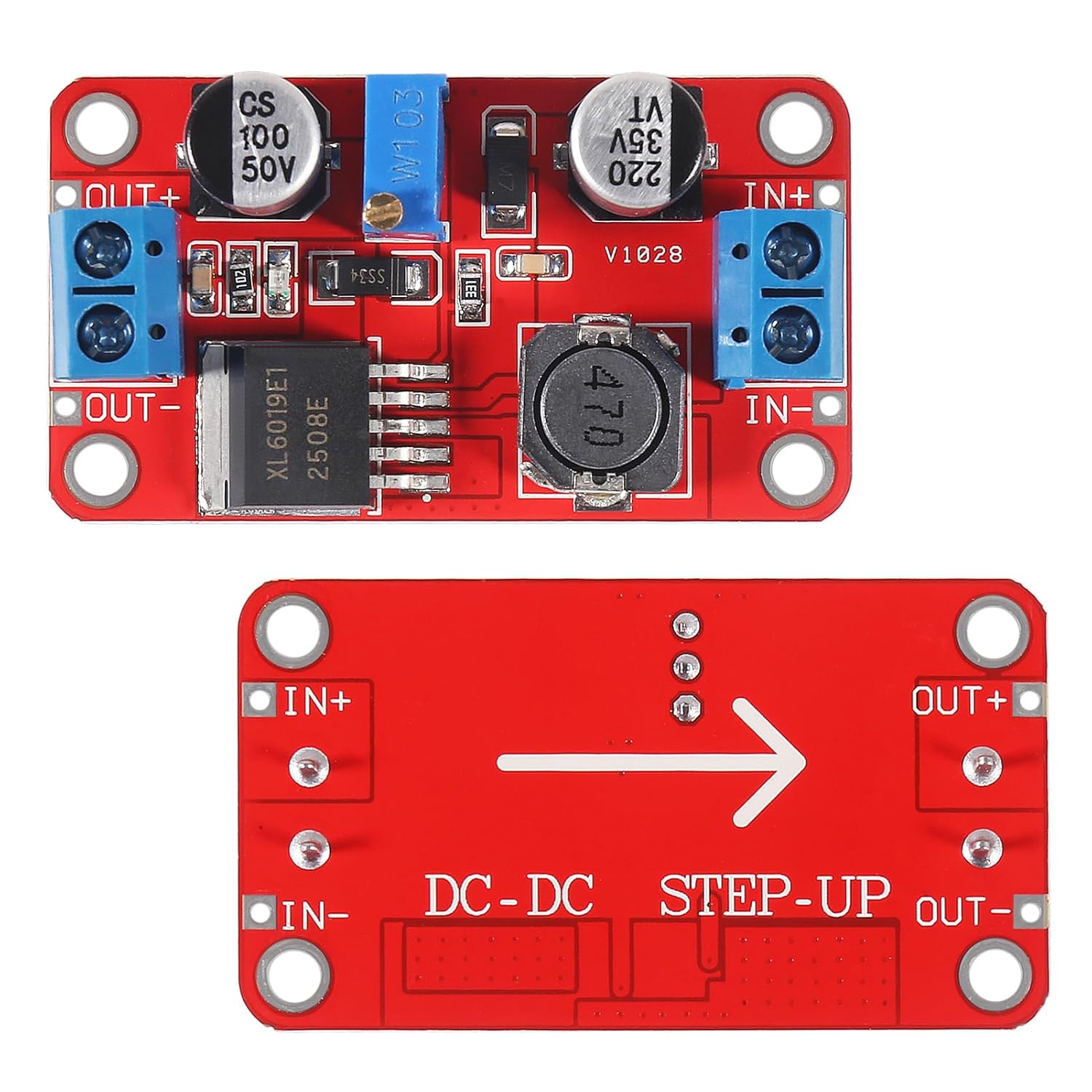

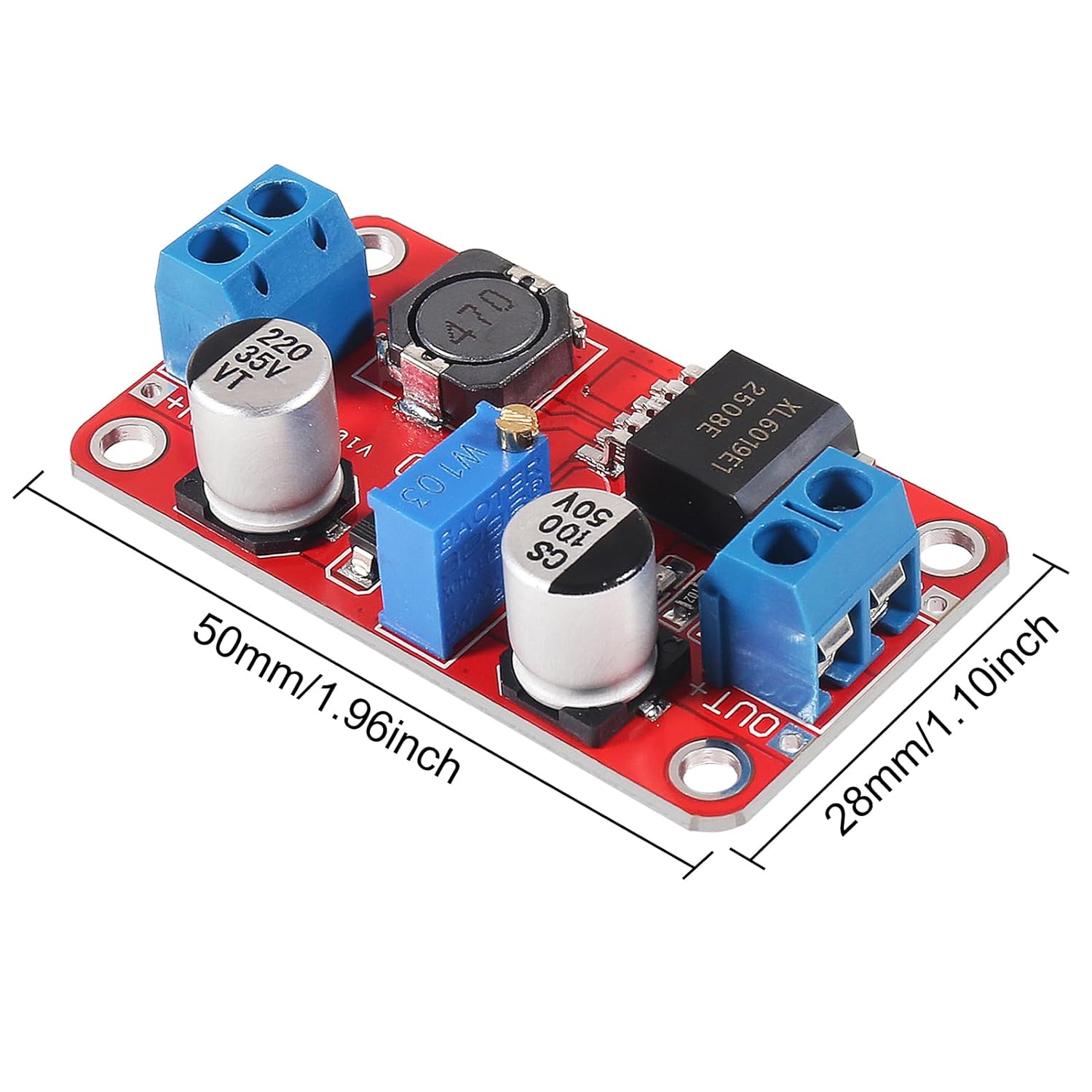

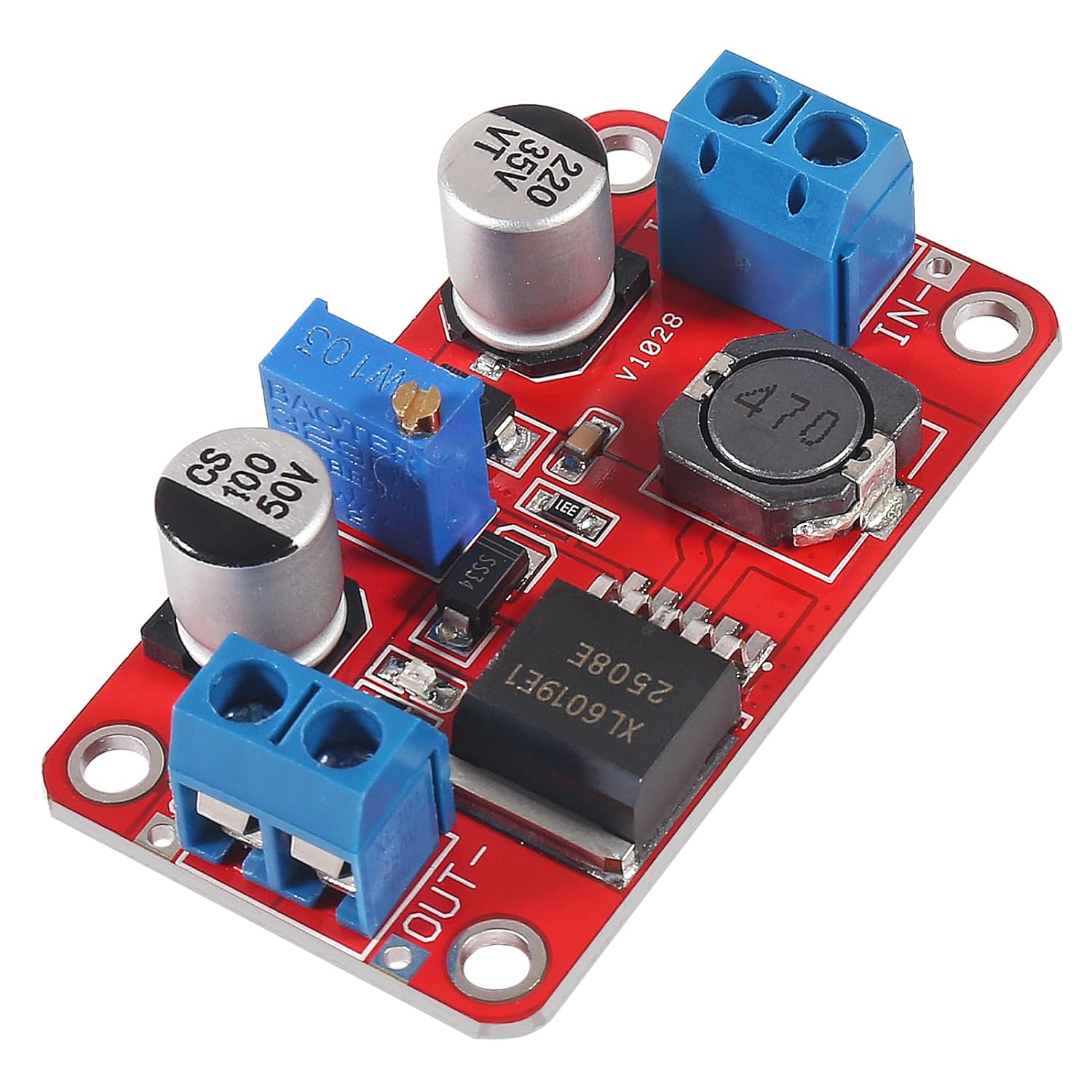

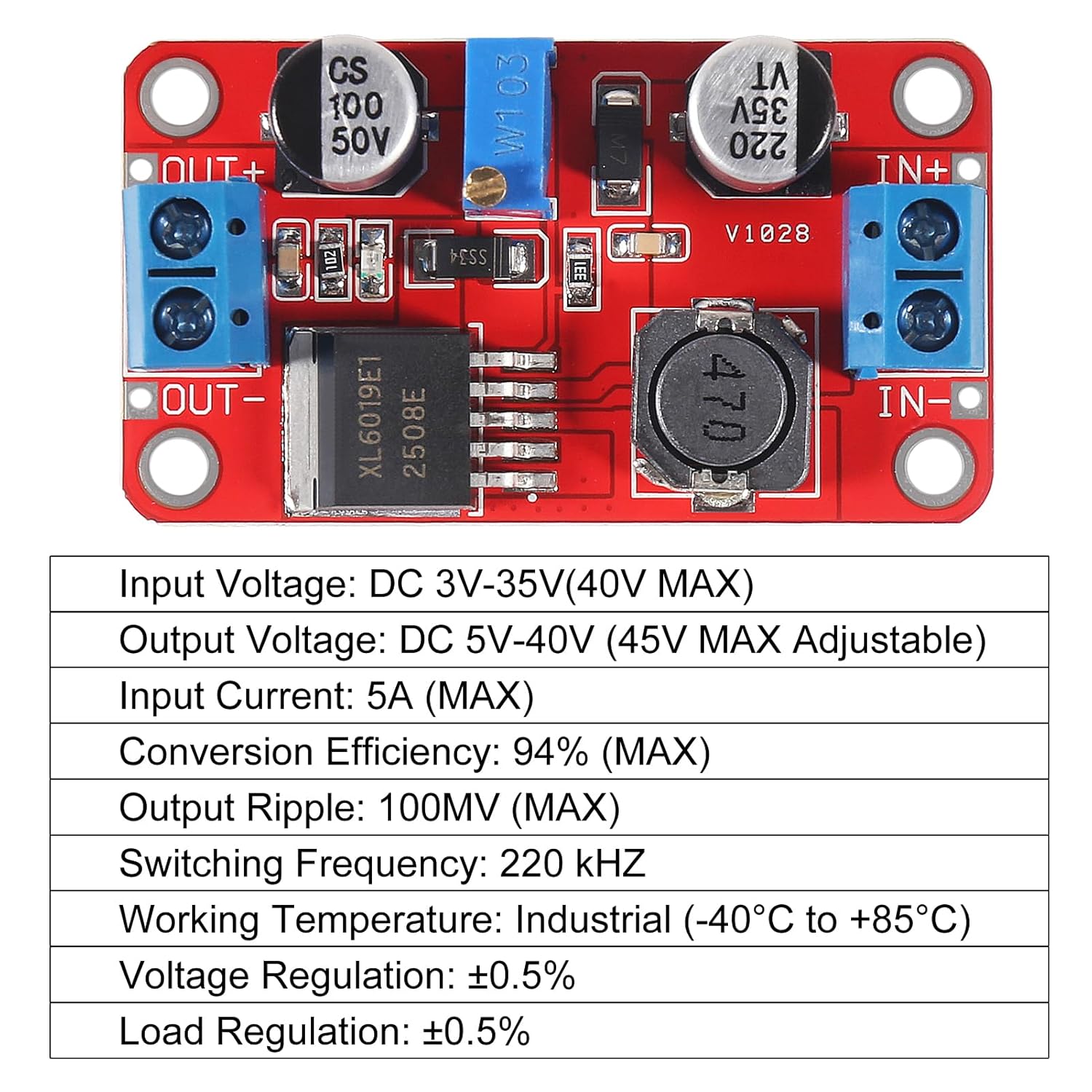

Spécifications du module élévateur XL6019 :
Tension d’entrée : 3-35 V CC (40 V max.)
Tension de sortie : 5-40 V CC (45 V max., réglable)
Courant d’entrée : 5 A max.
Rendement : 94 % max.
Ondulation de sortie : 100 mV max.
Fréquence de commutation : 220 kHz
Température de fonctionnement : Industrielle (-40 °C à +85 °C)
Régulation de tension : ± 0,5 %
Régulation de charge : ± 0,5 %
Instructions :
L’entrée et la sortie doivent être correctement connectées.
Solution élévateur de tension conventionnelle à tension constante entièrement intégrée, MOSFET intégré, moins de composants externes, coût du système réduit. Protection intégrée contre la surchauffe, circuit de protection complet contre les surintensités, haute fiabilité.
Boîtier standard TO263-5L, adapté aux applications internes jusqu’à 30 W.
Voyant d’alimentation (3-35 V) : le module fonctionne correctement.
Réglez le bouton bleu du potentiomètre (impulsion générale dans le sens antihoraire, abaissement dans le sens horaire) et vérifiez à l’aide d’un multimètre que la tension de sortie atteint la valeur requise.
